Isolation de votre système Thawline

Un système de déglaçage Thawline est conçu pour maintenir une zone d’eau libre de glace durant l’hiver en faisant continuellement remonter l’eau plus chaude du fond vers la surface grâce à l’air comprimé.

• Un compresseur
• Le tuyau Torpedo
• Des diffuseurs linéaires Bubble Tubing®
• Des cabinets optionnels

Qu’est-ce que le tuyau Torpedo ?

Le tuyau Torpedo est la conduite d’alimentation qui transporte l’air comprimé du compresseur jusqu’au diffuseur Bubble Tubing® installé dans l’eau. Parce qu’il transporte de l’air chaud, c’est la partie la plus critique du système à protéger contre le gel.

Pourquoi l’isolation du tuyau Torpedo est importante ?
Par temps froid, l’air chaud quittant le compresseur se refroidit en traversant la section exposée du tuyau Torpedo.

En se refroidissant, de la condensation se forme à l’intérieur du tuyau.
Si cette humidité gèle, elle peut créer des bouchons de glace, capables de :

• Restreindre ou bloquer complètement le flux d’air
• Réduire l’efficacité du système Thawline
• Augmenter la pression sur le compresseur
• Dans les cas graves, arrêter complètement le système

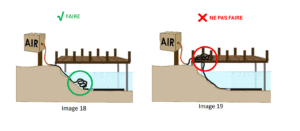

Schéma d’installation : Ce qu’il faut faire et éviter

Toute longueur excédentaire de tuyau Torpedo doit rester submergée sous l’eau. Le tuyau laissé à l’air libre est exposé au froid, ce qui augmente la condensation et le risque de formation de glace.

Comment protéger le tuyau Torpedo en hiver

1- Si le compresseur est installé loin de la rive

Lorsque le compresseur est situé à l’intérieur des terres :

• Isoler le tuyau Torpedo sur tout son parcours jusqu’à l’eau.
• Enterrer la conduite à au moins 30 cm (12 po) sous la surface du sol pour la protéger des variations de température.
• Utiliser un conduit isolé ou un tuyau en PVC pour une protection supplémentaire et un accès plus facile.
• Éviter les creux ou points bas où la condensation pourrait s’accumuler et geler.

2- Si le compresseur est installé sur un quai ou près de l’eau

Lorsque le compresseur est installé près du rivage, la courte section exposée est la plus vulnérable.

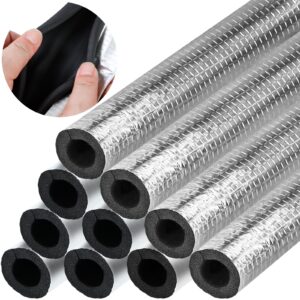

• Isoler le tuyau depuis la sortie du compresseur jusqu’au bord de l’eau avec de l’isolant pour conduites, de l’isolant de ventilation ou tout
• matériau résistant à la condensation.
• S’assurer que toute la section exposée est entièrement couverte et que toutes les jonctions sont scellées avec du ruban résistant aux intempéries.

3- Installations chauffées pour conditions extrêmes

Pour les régions atteignant –40 °C (–40 °F) :

• Installer un câble chauffant à faible wattage le long du tuyau Torpedo avant d’ajouter l’isolant.
• Suivre les recommandations du fabricant concernant l’espacement et les limites de température.

Attention : Les câbles chauffants sont destinés aux conditions extrêmement froides seulement et ne doivent pas fonctionner en continu, une chaleur prolongée peut endommager le tuyau ou l’isolant.

Fonctionnement du système : directives hivernales importantes

Fonctionnement continu uniquement

Contrairement à certains déglaçants de surface (comme les unités Kasco), un système Thawline ne doit pas être utilisé avec une minuterie en hiver. L’allumage et l’arrêt répétés permettent à l’air chaud et humide de se refroidir dans la conduite, augmentant fortement le risque de formation de bouchons de glace.

Pour une performance fiable : faire fonctionner le Thawline en continu tout l’hiver.

Déblocage d’un tuyau bouché

Si vous suspectez un blocage :

1- Palpez délicatement le long du tuyau pour localiser les sections froides ou gelées.

2- Réchauffez la zone touchée en douceur à l’aide :

•   d’une couverture chauffante, ou
•   d’eau chaude (ne dépassant pas 50 °C)

3- Ne pas utiliser de flammes nues ou de chaleur excessive.

Si vous n’êtes pas certain de la procédure, contactez-nous pour obtenir de l’aide.

Avis de sécurité

La glace au-dessus des lignes Thawline peut être mince, fragile ou complètement absente. Une extrême prudence est requise dans ces zones, car elles présentent un risque sérieux.

Installez des panneaux d’avertissement “Danger : glace mince” bien visibles autour de la zone. Cliquez ici pour faire l’achat d’une pancarte.
